Испытания наружных металлических лестниц на здании ФОК «Дорожная 44» в Москве
Автономной некоммерческой организацией «Региональное агентство экспертизы, сертификации и аудита» были проведены испытания наружных пожарных металлических лестниц 3 шт (№2 - длиной 4,5 м; №3 - длиной 9,3 м; №4 - длиной 6,2 м) смонтированных в ФОК «Дорожная 44» по адресу: г. Москва, ул. Дорожная, д. 44.
Публикуем выжимки из протокола №1059-2/ИЛ от 15.02.2018 г.
Наименование и адрес испытательного центра
АНО «Региональное агентство экспертизы, сертификации и аудита»
Юридический/фактический адрес:
101000, г. Москва, ул. Мясницкая, д.22, стр.1.
Телефон:
+7 (499) 390-97-00
Адрес сайта:
www.raesa.ru
E-mail:
3909700@mail.ru
Наименование и адрес заказчика
ГБУ «ЦФКиС ЮАО г. Москвы» Москомспорта
ИНН / КПП
7724559332 / 772401001
ОГРН
1057748874875
ОКПО
79434730
Место нахождения:
115597, г. Москва, Гурьевский пр-д, д. 19, корп. 3.
Испытательное измерительное оборудование
№ п/п
Наименование оборудования
№ Аттестата
Срок действия аттестата
1
Установка для испытания пожарных лестниц «ТЦ-46»
№ 1/17
с 16.11.17 г. по 16.11.18 г.
2
Приспособление для испытания ограждения крыш «ТЦ-46.05»
№ 2/17
с 16.11.17 г. по 16.11.18 г.
Порядок проведения испытаний
Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений кровли зданий:
Проверка основных размеров;
Проверка предельных отклонений размеров и форм;
Визуальная проверка целостности конструкций и их креплений;
Проверка качества сварных швов;
Проверка качества защитных покрытий.
Порядок проведения испытаний лестниц
Испытания проводятся в дневное время суток в условиях визуальной видимости испытателями друг друга с соблюдением соответствующих выполняемым работам правил техники безопасности.
Место проведения испытаний должно быть огорожено и обозначено предупреждающими знаками.
Прочностные испытания конструкций являются «статическими», величины испытательных нагрузок выбраны из условия возможного максимального нагружения конструкции с определенным запасом прочности, равным 1,5.
Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром и т. п.).
Основные размеры конструкций проверяют визуально с применением мерительного инструмента (рулетка металлическая по ГОСТ 7502, линейка металлическая по ГОСТ 427, штангенциркуль по ГОСТ 166, лазерный дальномер). Предельные отклонения размеров не должны превышать значений, указанных в ГОСТ 25772.
Размещение и монтаж конструкций проверяют визуально в соответствии с рабочими чертежами.
Контроль качества швов сварных соединений производится визуально в соответствии с ГОСТ 5264.
Качество защитных покрытий от коррозии проверяется визуально в соответствии с ГОСТ 9.032 и ГОСТ 9.302. Грунтовка и окраска конструкций должны соответствовать V классу покрытия.
Прочность ступеней вертикальных и маршевых лестниц проверяется путем прикладывания к середине ступеньки вертикально вниз нагрузки величиной 1,8 кН (180 кгс). Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно. Испытаниям подлежит каждая пятая ступень лестницы.
Прочность балки крепления вертикальной лестницы к стене здания проверяется путем прикладывания вертикально вниз нагрузки величиной Рбал, рассчитанной по формуле (1), в месте крепления балки к лестнице. Как правило, балки расположены параллельно, поэтому рекомендуется испытывать их попарно. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.
Где Н- высота лестницы, м;
Х- количество балок, при помощи которых лестница крепится к стене, шт.;
К1- коэффициент, численно равный высоте участка лестницы, занимаемого одним человеком (пожарным), принимается равным 2,5, м;
К2- максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
Прочность площадки лестницы проверяется путем прикладывания распределенной нагрузки Рплощ, рассчитанной по формуле (3). Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.
Где S - площадь площадки лестницы, м ;
K2 - максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
K4- коэффициент, численно равный величине проекции человека на горизонталь, м , принимается равным 0,5;
X- количество балок, при помощи которых площадка крепится к стене, шт.
Прочность ограждения вертикальной лестницы проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей вы соте лестницы. Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.
Примечание: испытания проводилась в дневное время суток в условиях визуальной видимости с соблюдением правил техники безопасности.

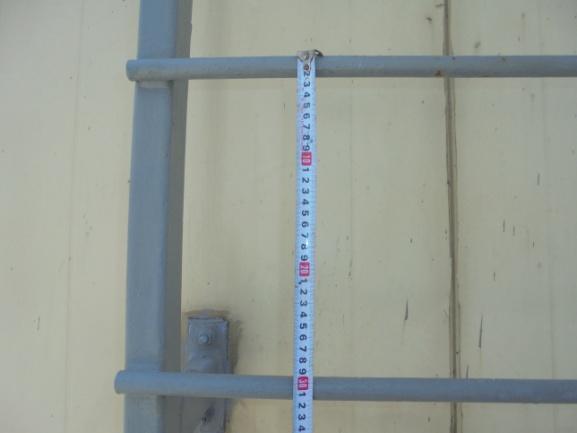

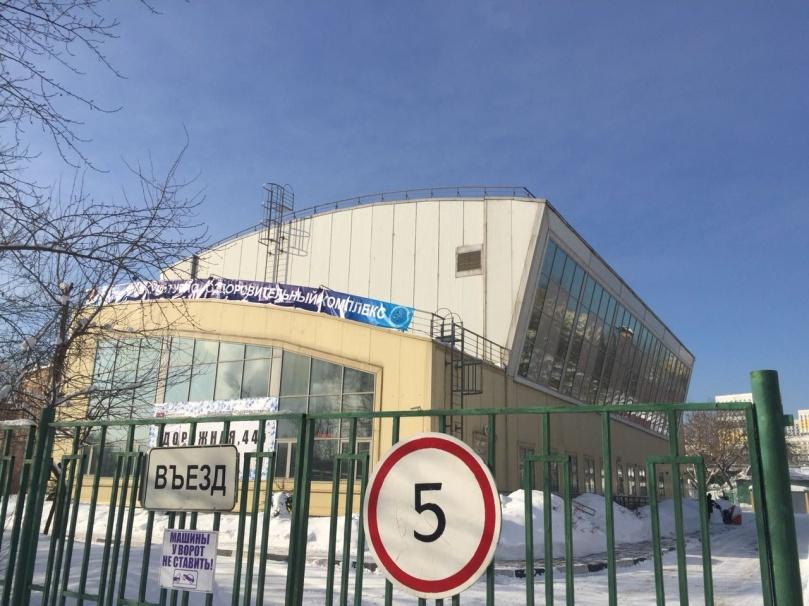

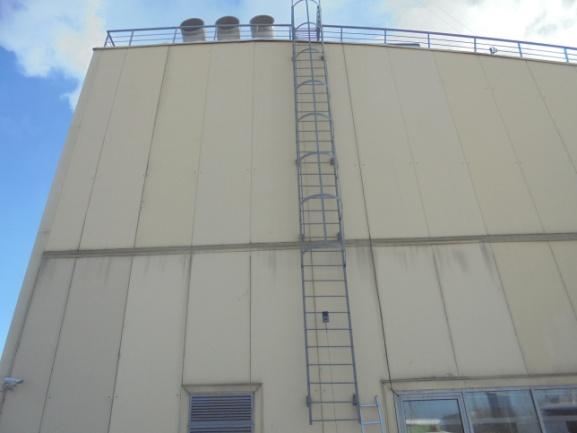

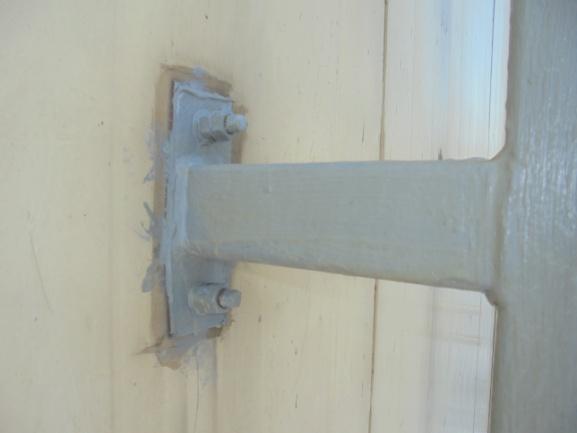

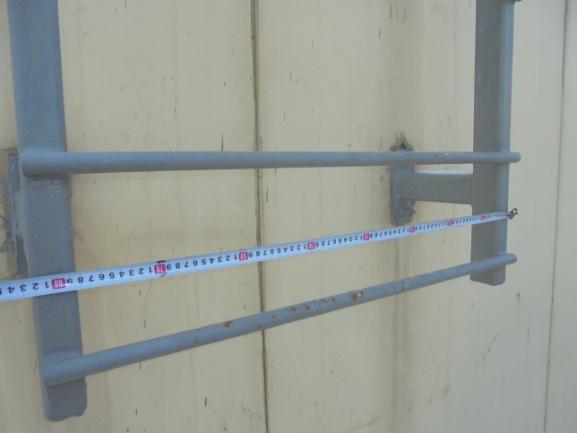

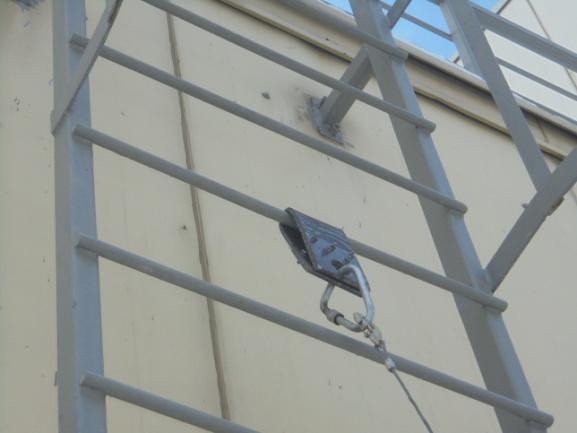

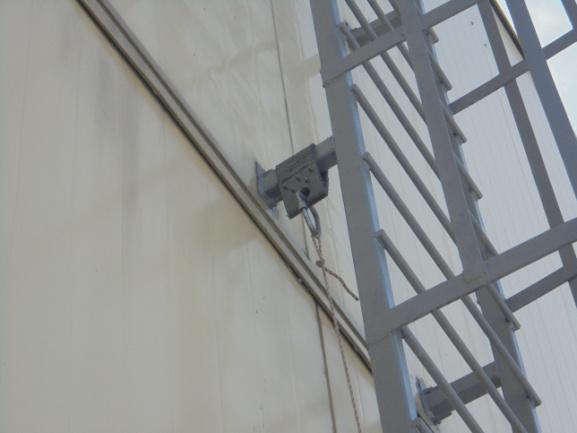

Фотографии с объекта
Вывод по результатам испытаний
Лестницы вертикальные металлические (3ед. №2 - длиной 4,5 м; №3 - длиной 9,3 м; №4 - длиной 6,2 м) в ФОК «Дорожная 44» по адресу: г. Москва, ул. Дорожная, д.44, прошли проверку испытаниями с удовлетворительным результатом. Все конструкции не имеют нарушения целостности и деформации после снятия нагрузки.
Лестницы отвечают требованиям ГОСТ Р 53254-2009. «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний»
