Оценочные испытания на работоспособность системы ПД в здании ПАО «Росбанк» Плаза

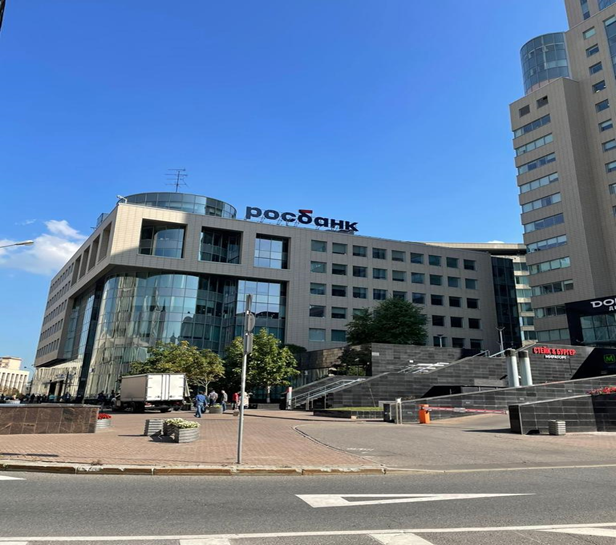

Испытательная пожарная лаборатория АНО «РАЭСА» провела оценочные испытания на работоспособность системы ПД (9 шт) по адресу: г. Москва, ул. Маши Порываевой дом 34 (Росбанк Плаза).

Описание метода и процедуры испытания

Испытания проведены в соответствии с требованиями ГОСТ 53300-2009 «Противодымная защита зданий и сооружений. Метод приемо-сдаточных и периодических испытаний».

В процессе испытаний инициирование действия систем подпора воздуха (приточной проти-водымной вентиляции) осуществлялось в автоматическом режиме управления.

Оценочные испытания на работоспособность системы ПД (9 шт) ПАО «Росбанк» Плаза

Определение избыточного давления в лифтовых шахтах проводилось при следующих условиях:

кабины лифтов находятся на «основном посадочном этаже»;
двери кабин лифтов и шахты (только на «основном посадочном» этаже) открыты.

Замеры избыточного давления производятся прибором «Testo 510i».

Параметры воздушной среды в дни проведения аэродинамических испытаний:

Температура воздуха:

наружная – +10 С;
внутренняя – 20,9 С.

Направление ветра – северо-восток.

Скорость ветра, м/с:

с наветренной стороны здания – 1,5;
с заветренной стороны здания – 0,7.

Средства измерений

Наименование оборудования, заводской номер	Погрешность средства измерения	Свидетельство о поверки дата следующей поверки	Примечание
Комплект измерительный «Смарт-зонд Testo 510i», рег. №65510-17, Заводской №49131592	+ 0,1 + 0,5±0.03 гПа (0 ... 0.30 гПа) ±0.05 гПа (0.31 ... 1.00 гПа) ±(0.1 гПа + 1.5 %от изм. знач.) (1.01 ... 100 гПа	С-ВЮ/05-10-2022/190767650 от 05.10.2022 г. до 04.10.2023 г. 1 год	https://fgis.gost.ru/fundmetrology/cm/results/1-190767650

Внешнее состояние конструкций шахт и дымоприёмных устройств

Конструктивные элементы выполнены в соответствии с разработанной проектной докумен-тацией. Запуск системы приточной противодымной вентиляции производится в ручном режиме.

Результаты испытаний

Результаты аэродинамических испытаний противодымной вентиляции приведены в таблице измерений.

№ п/п	Обозначение	Тип	Функциональное назначение	Основные параметры		Заключение о нормативном соответствии
№ п/п	Обозначение	Тип	Функциональное назначение	Нормативное значение давления, Па	Фактическое значение давления воздуха, Па/м/с;	Заключение о нормативном соответствии
1	ПД17	Приточная	Тамбур-шлюз – 1 этаж (рампа на въезде)	20-150	122/3,2	Соответствует
2	ПД20	Приточная	Лифтовой холл (выход на Архитектора Рогачева)	20-150	122	Соответствует
3	ПД28	Приточная	Подпор воздуха в лестничную клетку №15 на верхнем этаже	20-150	149	Соответствует
			Подпор воздуха в лестничную клетку №15 на втором этаже	20-150	123	Соответствует
			Подпор воздуха в лестничную клетку №15 при открытой двери на промежуточном этаже	20-150	28	Соответствует
4	ПД29	Приточная	Лифт №4	20-150	144	Соответствует
5	ПД30	Приточная	Лифт №1	20-150	22	Соответствует
6	ПД31	Приточная	Лестница №20 (выход на Архитектора Рогачева) верхний этаж	20-150	144	Соответствует
			Лестница №20 (выход на Архитектора Рогачева) второй этаж	20-150	127	Соответствует
			Лестница №20 (выход на Архитектора Рогачева) при открытой двери на промежуточном этаже	20-150	42	Соответствует
7	ПД32	Приточная	Лестница №23 верхний этаж	20-150	147	Соответствует
			Лестница №23 второй этаж	20-150	145	Соответствует
			Лестница №23 при открытой двери на промежуточном этаже	20-150	51	Соответствует
8	ПД33	Приточная	Лестница №11 верхний этаж	20-150	146	Соответствует
			Лестница №11 второй этаж	20-150	139	Соответствует
			Лестница №11 при открытой двери на промежуточном этаже	20-150	122	Соответствует
9	ПД34	Приточная	Лестница №22 верхний этаж	20-150	143	Соответствует
			Лестница №22 второй этаж	20-150	148	Соответствует
			Лестница №22 при открытой двери на промежуточном этаже	20-150	51	Соответствует

Выводы по результатам испытаний

В соответствии с п.3.2 ГОСТ Р 53300-2009 (Таблица 1), п. 7.16б) СП 7.13130.2013 - избыточное давление воздуха не менее 20 Па и не более 150 Па.

Система подпора воздуха по адресу: г. Москва, ул. Маши Порываевой дом 34 (Росбанк Плаза) - находятся в исправном состоянии. Некоторые системы (см таблицу измерений) требуют регулировки до нормированных значений.
