Оценка качества огнезащитной обработки кабеля в ПС №713 «Вернадская» в Москве
Характеристика заказываемой услуги: оценка качества огнезащитной обработки кабеля (площадью 518 м²) на объекте: ПС № 713 «Вернадская» инв. №064-00000007076.
Дата проведения проверки: 03.01.2020 г.
Наименование и адрес заказчика
ООО «Энергоинвест»
Юридический адрес: | 1141002, М.О., г. Мытищи, ул. Колпакова, д. 2, корп. 1, пом. 95. |
ИНН 5029047843, КПП 502901001, ОГРН 1025003514326. |
Описание метода и процедуры испытания
Для измерения толщины покрытия применяют средства измерений, позволяющие производить измерения с погрешностью не более ± 0,1 мм.
Измерение толщины огнезащитного кабельного покрытия производят в местах, выбранных случайным образом и равномерно распределенных по длине и окружности образца. Количество измерений должно быть не менее десяти на один образец.
Допустимо проводить измерение толщины покрытия методом срезов с последующим восстановлением целостности покрытия.
Толщину огнезащитного кабельного покрытия определяют как среднестатистическую, измеренную в различных точках.
Сведения об использованном испытательном оборудовании
№ п/п | Наименование средств измерений | Пределы измерений | Класс, точности погрешность | № свидетельства о поверке, срок действия |
1 | Штангенциркуль ШЦ-1-125-0,1 номер Госреестра № 22088-07, Зав. № 17050601
| От 0 до 125 мм | ц.д. по нониусу 0,1 мм. | Свидетельство о поверке № 16/1269 от 10.10.2018 г. до 09.10.2020 г. 2 года |
Информация об огнезащитном составе
1. | № сертификата: срок действия сертификата | C-RU.ПБ34.В.00130/19 с 27.05.2019 г. по 26.05.2024 г |
2. | Наименование (марка) огнезащитного средства | Огнезащитный терморасширяющийся материал «Огракс-ВВ», выпускаемый по ТУ 5728-026-13267785-ОЗ, для защиты кабелей с наружной оболочкой из поливинилхлорида, полиэтилена и резины, при толщине сухого слоя на кабеле не менее 0,8 мм (расход, заявленный изготовителем - не менее 1,5 кг/м² без учёта потерь), обеспечивает огнезащитную эффективность и коэффициент снижения длительного допустимого тока для кабелей не менее 0,98. Серийный выпуск. |
3. | Изготовитель | ЗАО НПО «УНИХИМТЕК». |
4. | Адрес | 142181, Московская обл., г. Климовск, ул. Заводская, д. 2
|
5. | ОГРН | 1055014700641
|
Внешнее состояние кабелей обработанных огнезащитным составом: при осмотре кабеля установлено, что огнезащитное покрытие нанесено равномерно, сколов, трещин и отслоений нет.
Вывод: внешнее состояние огнезащитной обработки кабеля удовлетворительное.

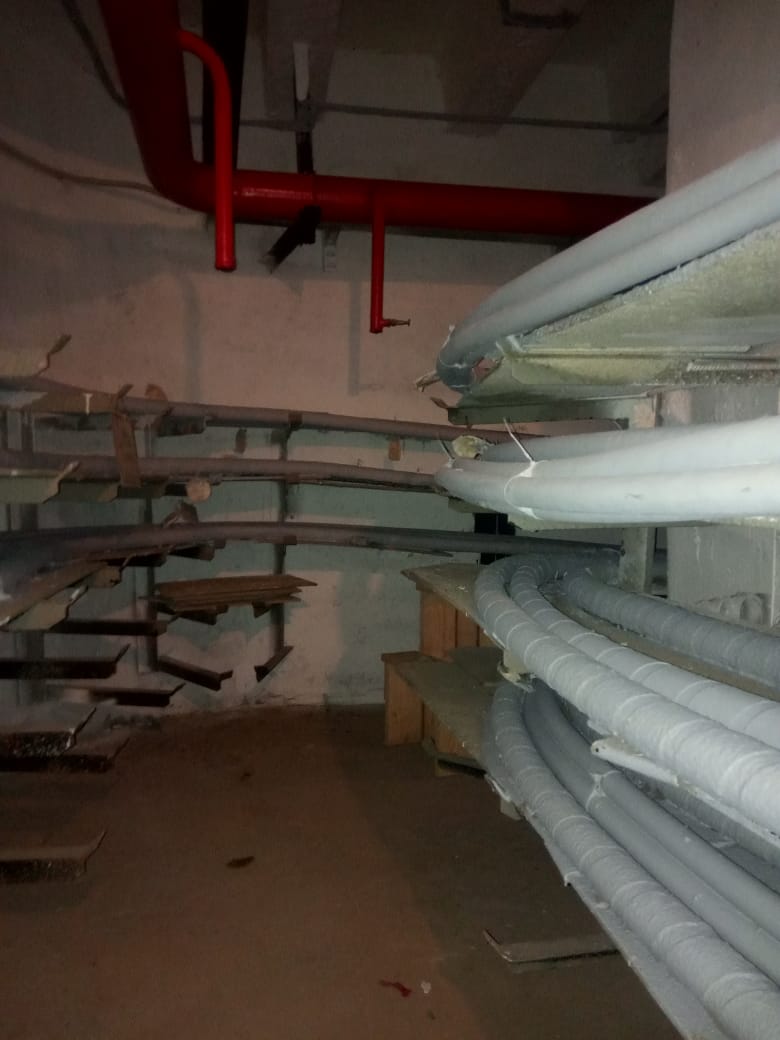

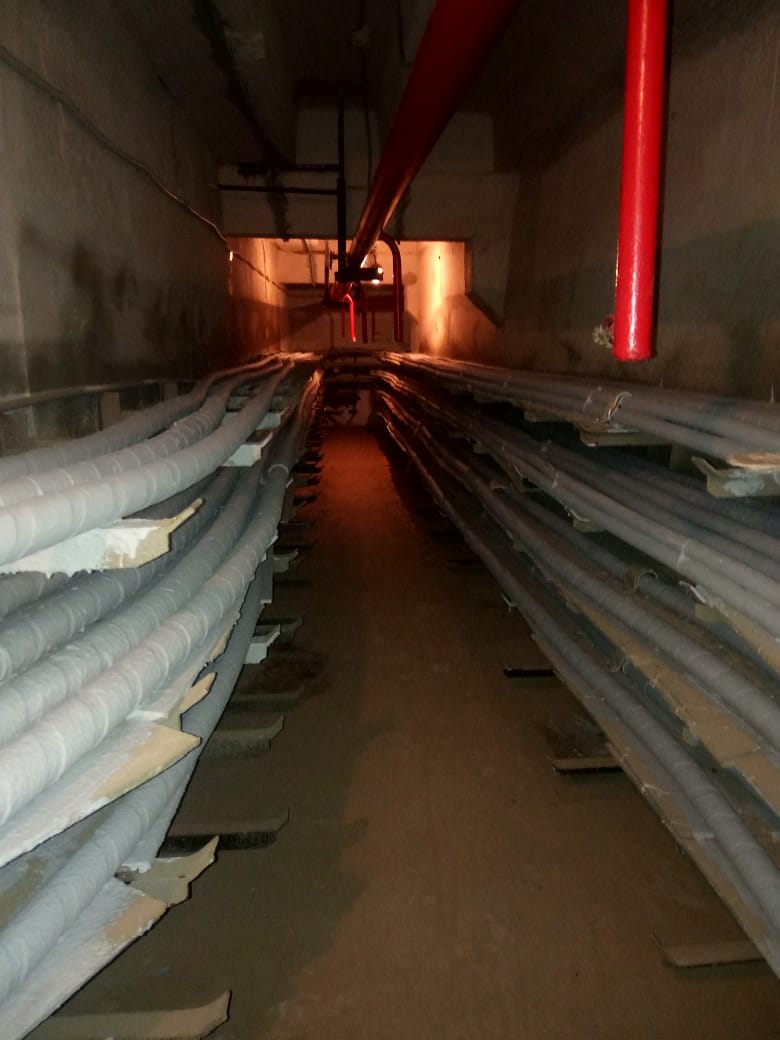

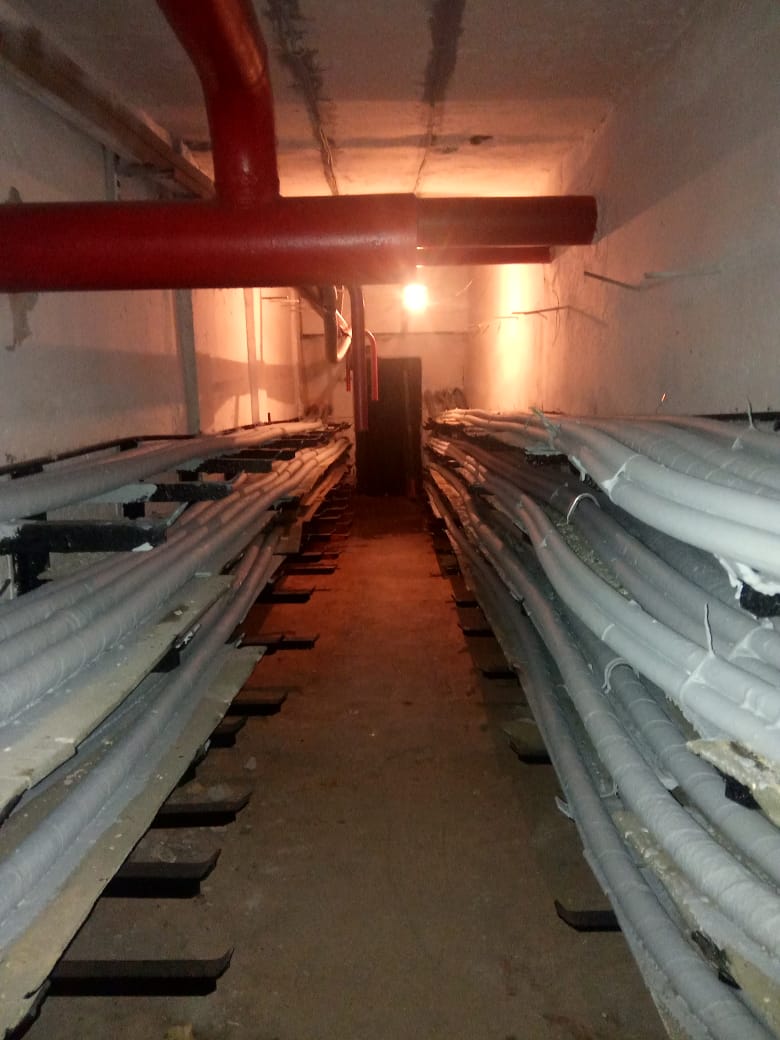

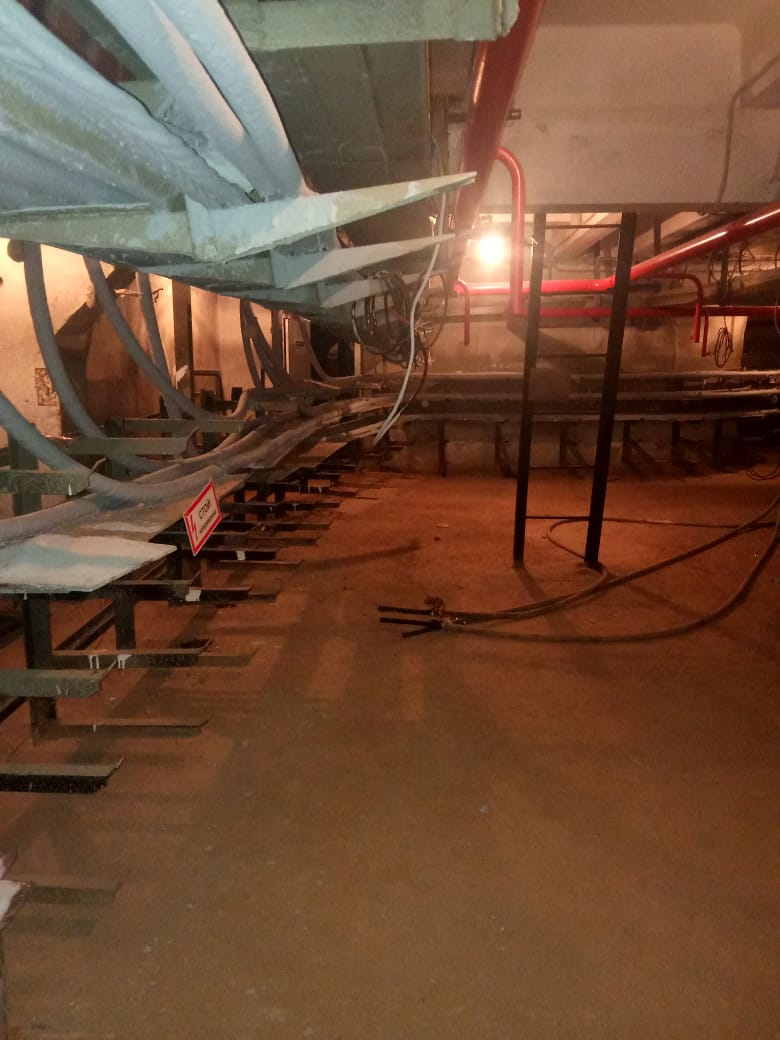

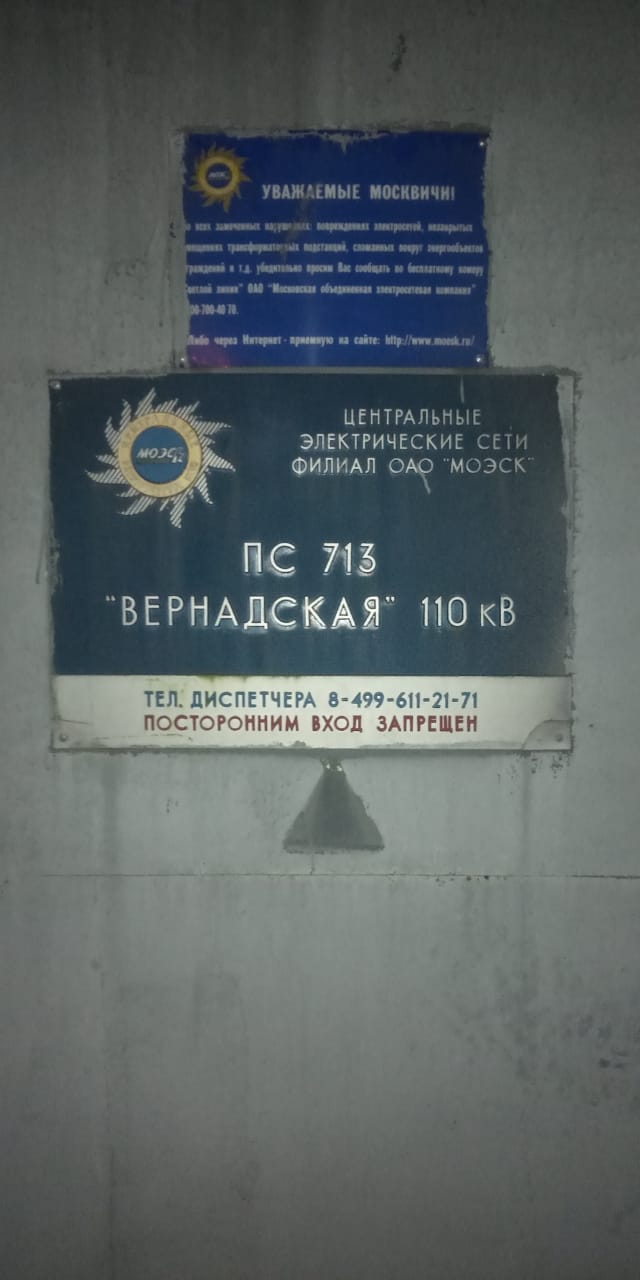

Фотографии с объекта
Результаты испытаний
Проведенными выборочными измерениями толщины покрытия штангенциркулем и магнитным толщиномером, установлено, что толщина огнезащитного покрытия на кабельных линиях, составляет:
№п/п | Вид конструкции | Среднеквадратиная толщина сухого слоя, мм |
1 | Кабельные линии | 0,93 мм |
Выводы по результатам испытаний
Качество огнезащитной обработки кабеля (площадью 518 м²) на объекте: ПС №713 «Вернадская» инв. №064-00000007076 - удовлетворительное, соответствует всем требованиям норм и правил.
