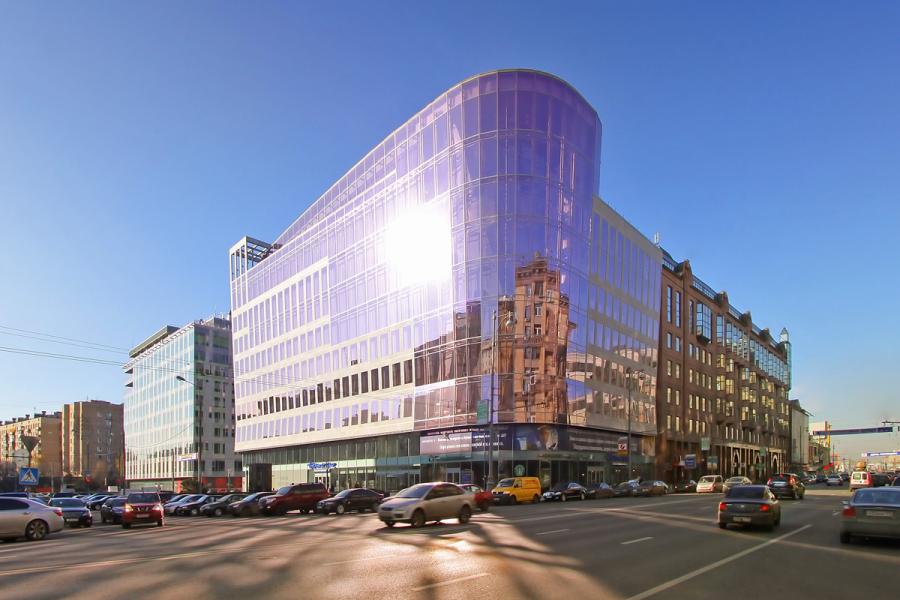

Испытания систем дымоудаления и приточной противодымной вентиляции в БЦ «Четыре Ветра» в Москве
Публикуем выдержки из протоколов №1492-1/ДУ и 1492-1-1/ПД по результатам проведения аэродинамических испытаний систем дымоудаления (ДУ) и приточной противодымной вентиляции (ПД), на объекте БЦ «Четыре Ветра», по адресу: г. Москва, ул. 1-я Тверская-Ямская, д. 21.
Дата проведения проверки: 14.06.2020 г.
2. Наименование и адрес заказчика
ФКОО «Парагон Констракшн Лимитед» (Республика Кипр).
Юридический адрес: | 107031, г. Москва, ул. Большая Дмитровка, д. 10, стр.4. |
ИНН 9909012306, КПП 773851001, ОКПО 45085583. |
Описание метода и процедуры испытания
Испытания проведены в соответствии с требованиями ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приёмо-сдаточных и периодических испытаний».
В процессе испытаний инициирование действия:
- Систем приточно-вытяжной противодымной вентиляции осуществлялось в автоматическом режиме управления.
- Систем подпора воздуха (приточной противодымной вентиляции) осуществлялось в ручном режиме управления.
Открытие дымовых клапанов систем вытяжной противодымной вентиляции производилось на всей длине сети воздуховодов.
Количество удаляемого дыма определяется расчетным путем. Расчет предусматривается проектом.
Расчетные значения систем, проводятся согласно методике, разработанной в соответствии с ГОСТ Р53300-2009 «Противодымная защита зданий и сооружений».
Определение избыточного давления в поэтажных коридорах производилось при следующих условиях:
- кабины лифтов находятся на «основном посадочном этаже»;
- двери кабин лифтов и шахты (только на «основном посадочном» этаже) открыты.
Замеры скорости движения воздуха через дымоприёмное устройство и проводятся прибором «Тesto 405i», а затем делается контрольный расчет.
Замеры избыточного давления производятся прибором «Testo 510i».
Параметры воздушной среды в дни проведения аэродинамических испытаний:
Температура воздуха:
- наружная – +16°С:;
- внутренняя – +23,7°С:.
Направление ветра – юго-восточное.
Скорость ветра, м/с:
- с наветренной стороны здания – 9,3;
- с заветренной стороны здания – 10,4.
Средства измерений
№ п/п | Наименование средств измерений | 1. Диапазон измерения (м/с). 2. Погрешность. 3. Разрешение |
1. | Комплект измерительный «Смарт-зонд» Тesto 405i. Регистрационный №66510-17 |
1. От 0 до 2 включ., Св. 2 до 15 включ.
2. ±(0,1+0,05 ИВ), ±(0,3+0,05 ИВ).
3. 0,1.
|
2. | Комплект измерительный «Смарт-зонд» Testo 510i. Регистрационный №66510-17 Разность давления. |
1. От 0 до 1 включ. Св. 1 до 150 включ.
2. ±0,05; ±(0,2 + 0,015 ИВ)
3. 0,01.
|
Внешнее состояние конструктивных элементов, конструкций шахт и дымоприемных устройств
Конструктивные элементы клапанов, люков дымоудаления и воздуховодов выполнены в соответствии с разработанной проектной документацией.
Запуск систем приточной противодымной вентиляции и систем дымоудаления производился в дистанционном режиме (при включении ручного пожарного извещателя).
Результаты испытаний
Результаты аэродинамических испытаний систем ДУ в таблице.
№п/п | Проектное обозначение | Тип | Функциональное назначение | Основные параметры | Невязка, % |
Расход по проекту, м3/ч-1 | Фактический расход, м3/ч-1 |
1. | SEF-01/R | Вытяжная, противодымная вентиляция | Удаление продуктов горения | 47000 | 16963,2 | 63,9 |
2. | SEF-02/R | Вытяжная, противодымная вентиляция | Удаление продуктов горения | 47000 | 21412,8 | 54,4 |
3. | SEF-03/R | Вытяжная, противодымная вентиляция | Удаление продуктов горения | 22600 | 9820,8 | 56,5 |
4. | SEF-04/R | Вытяжная, противодымная вентиляция | Удаление продуктов горения | 25720 | 6580,8 | 74,4 |
5. | SEF-05/R | Вытяжная, противодымная вентиляция | Удаление продуктов горения | 25720 | 5227,2 | 79,6 |
6. | SEF-06/R | Вытяжная, противодымная вентиляция | Удаление продуктов горения | 25720 | 10209,6 | 60,3 |
7. | SEF-07/R | Вытяжная, противодымная вентиляция | Удаление продуктов горения | 25720 | 5974,2 | 76,7 |
8. | SEF-08/R | Вытяжная, противодымная вентиляция | Удаление продуктов горения | 49500 | 30265,4 | 38,8 |
Результаты аэродинамических испытаний систем ПД в таблице.
№п/п | Обозначение | Тип | Функциональное назначение | Основные параметры | Заключение о нормативном соответствии |
Нормативное значение давления, Па | Фактическое значение давления, Па |
1. | PF-01/R | Приточная, автоматическая | Установка подпора воздуха в лифтовую шахту 7. | 20-150 | 30 | Соответствует |
2. | PF-02/R | Приточная, автоматическая | Установка подпора воздуха в лифтовую шахту 1(А) | 20-150 | 30 | Соответствует |
3. | PF-03/R | Приточная, автоматическая | Установка подпора воздуха в лифтовую шахту 3(С) | 20-150 | 31 | Соответствует |
4. | PF-04/R | Приточная, автоматическая | Установка подпора воздуха в лифтовую шахту 4(D) | 20-150 | 48 | Соответствует |
5. | PF-05/R | Приточная, автоматическая | Установка подпора воздуха в лифтовую шахту 2(B) | 20-150 | 53 | Соответствует |
6. | PF-01/1 | Приточная, автоматическая | Установка подпора воздуха в лифтовую шахту 5, пом. 01.24 | 20-150 | 25 | Соответствует |
7. | PF-01/2 | Приточная, автоматическая | Установка подпора воздуха в лифтовую шахту 6, пом. 01.24 | 20-150 | 220 | Не соответствует |
8. | PF-06/R | Приточная, автоматическая | Установка подпора воздуха на эвакуационную лестницу №1 | 20-150 | 93 | Соответствует |
9. | PF-01/1B | Приточная, автоматическая | Установка подпора воздуха на тамбуры паркинга -1-го уровня, пом. В1.01 | 20-150 | 88 | Соответствует |
10. | PF-02/1B | Приточная, автоматическая | Установка подпора воздуха на тамбуры паркинга -1-го уровня, пом. В1.25 | 20-150 | 93 | Соответствует |
11. | PF-03/1B | Приточная, автоматическая | Установка подпора воздуха на тамбуры паркинга -1-го уровня, пом. В1.01 | 20-150 | 68 | Соответствует |
12. | PF-01/2B | Приточная, автоматическая | Установка подпора воздуха на тамбуры паркинга 2-го уровня, пом. В2.03 | 20-150 | 187 | Не соответствует |
13. | PF-02/2B | Приточная, автоматическая | Установка подпора воздуха на тамбуры паркинга 2-го уровня, пом. В2.26 | 20-150 | 72 | Соответствует |
14. | PF-01/3B | Приточная, автоматическая | Установка подпора воздуха на тамбуры паркинга 3-го уровня, пом. В3.01 | 20-150 | 93 | Соответствует |
15. | PF-02/3B | Приточная, автоматическая | Установка подпора воздуха на тамбуры паркинга 3-го уровня, пом. В3.23 | 20-150 | 90 | Соответствует |
16. | PF-04/1B | Приточная, автоматическая | Установка подпора воздуха на рампу паркинга, -1 этаж, ИТП, пом. В1.28 | 20-150 | 73 | Соответствует |
17. | PF-03/2B | Приточная, автоматическая | Установка подпора воздуха на рампу паркинга, -2 этаж, пом. В2.27 | 20-150 | 29 | Соответствует |
18. | PF-03/3B | Приточная, автоматическая | Установка подпора воздуха на рампу паркинга, -3 этаж, пом. В3.23 | 20-150 | 5 | Не соответствует |
Выводы по результатам испытаний
В соответствии п. 4.17 ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приёмо-сдаточных и периодических испытаний». Допустимая величина невязки фактических параметров по отношению к значениям, указанным в вентиляционных паспортах, для систем вытяжной противодымной вентиляции должна составлять не более 15%.
В соответствии с п. 3.2 ГОСТ Р 53300-2009 (Таблица 1), п. 7.16б) СП 7.13130.2013 - избыточное давление воздуха не менее 20 Па и не более 150 Па.
Системы дымоудаления, смонтированные на объекте БЦ «Четыре Ветра» по адресу: г. Москва, ул. 1-я Тверская-Ямская, д. 21 – находятся в рабочем состоянии, но не выполняют свои функции в полном объеме.
Системы подпора воздуха PF-01/R, PF-02/R, PF-03/R, PF-04/R, PF-05/R, PF-01/1, PF-06/R, PF-01/1B, PF-02/1B, PF-03/1B, PF-02/2B, PF-01/3B, PF-02/3B, PF-04/1B, PF-03/2B, установленные на объекте БЦ «Четыре Ветра» по адресу: г. Москва, ул. 1-я Тверская-Ямская, д. 21 – удовлетворяют требованиям п.3.2 ГОСТ Р 53300-2009 (Таблица 1), п. 7.16б) СП 7.13130.2013.
Системы PF-01/2; PF-01/2B; PF-03/3B находятся в рабочем состоянии, но не выполняют своих функций в полном объёме.
