Аэродинамическое испытание системы дымоудаления (ВД) в БЦ «Паскаль» в Москве

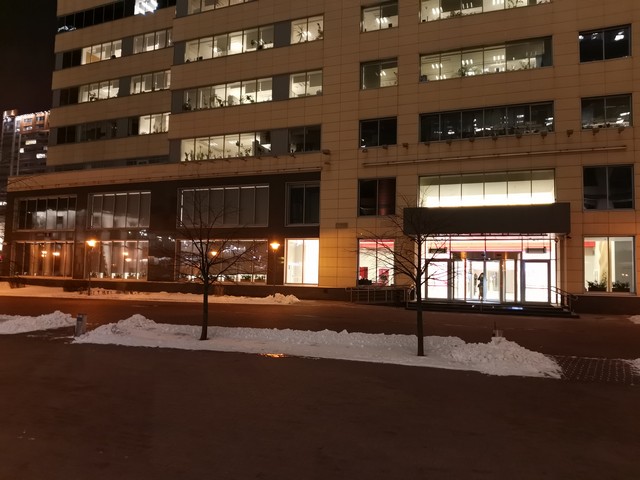

АНО «Региональное агентство экспертизы, сертификации и аудита» провела испытание системы дымоудаления (ДУ) в здании Бизнес-центра «Паскаль» расположенном по адресу г. Москва, пр-т Андропова, д. 18, к. 3.
Дата проверки: 29.12.2020 г.
Наименование и адрес заказчика
АО «ИНСИСТЕМС».
ИНН / КПП | 7701135062 / 774550001 |
Юридический адрес: | 129075, г. Москва, Мурманский проезд, д. 14, стр. 5, этаж 3, пом. 20 |
Заместитель генерального директора | Морозов В. Ю. |
Описание метода и процедуры испытания
Испытания проведены в соответствии с требованиями ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приёмо-сдаточных и периодических испытаний».
В процессе испытаний инициирование действия систем приточно-вытяжной противодымной вентиляции и компенсации дымоудаления осуществлялось в ручном режиме управления.
Открытие дымовых клапанов систем вытяжной противодымной вентиляции и компенсации дымоудаления производилось на всей длине сети воздуховодов.
Количество удаляемого дыма определяется расчетным путем. Расчет предусматривается проектом.
Расчётные значения систем, проводятся согласно методике, разработанной в соответствии с ГОСТ Р53300-2009 «Противодымная защита зданий и сооружений».
Замеры скорости движения воздуха через дымоприёмное устройство проводится прибором «Тesto-425» и затем делается контрольный расчёт.
Параметры воздушной среды в дни проведения аэродинамических испытаний:
Температура воздуха, оС:
- наружная -5,6;
- внутренняя +21,4.
Направление ветра – северо-западное.
Скорость ветра, м/с:
- с наветренной стороны здания - 2,6;
- с заветренной стороны здания - 1,7.
Проектное решение
Рабочая документация. «Вентиляция и кондиционирование», разработанная ООО «Меркури». Шифр 153-2013-ОВ-102.
Средства измерений
№п/п | Наименование средств измерений | 1. Диапазон измерения (м/с). 2. Погрешность. |
1. | Измеритель комбинированный TESTO-425 рег. №17273-11 Зав. №01293549/611 |
1. Температура -20….70°С. Скорость воздуха от 0 до 20 м/с включ. 2. ±(0,03 м/с+5% от изм. знач.) |
Внешнее состояние конструкций шахт и дымоприемных устройств
Конструктивные элементы клапанов, люков дымоудаления и воздуховодов выполнены в со-ответствии с разработанной проектной документацией. Запуск системы дымоудаления производил-ся дистанционно, из помещения поста охраны.
Результаты испытаний
Результаты аэродинамических испытаний противодымной вентиляции в таблице.
№ п/п | Проектное обозначение | Тип | Функциональное назначение | Расход по проекту, м³/ч-1 | Фактический расход, м³/ч-1 | Невязка, % |
1 | ВД1 | Дымоудаление. Коридоры 1 этажа | Удаление продуктов горения | 15242 | 10569,60 | -30,65 |
2 | ВД2 | Дымоудаление. Из объемов этажей | Удаление продуктов горения | 12690 | 25728,19 | +102,74 |
3 | ВД3 | Дымоудаление. Из объемов этажей | Удаление продуктов горения | 21550 | 31255,6 | +45,04 |
4 | ВД4 | Дымоудаление. Из двухсветного вестибюля | Удаление продуктов горения | 12690 | 16626,16 | +31,02 |
Выводы по результатам испытаний
В соответствии с п.4.17, ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Метод приёмо-сдаточных и периодических испытаний», допустимая величина невязки фактических параметров по отношению к значениям, указанным в вентиляционных паспортах, для систем вытяжной противодымной вентиляции должна составлять не более 15%.
Системы дымоудаления по адресу: г. Москва, пр-т Андропова, д. 18, к. 3 – находятся в рабочем состоянии, необходимо привести системы противодымной вентиляции в соответствии с проектными решениями.
